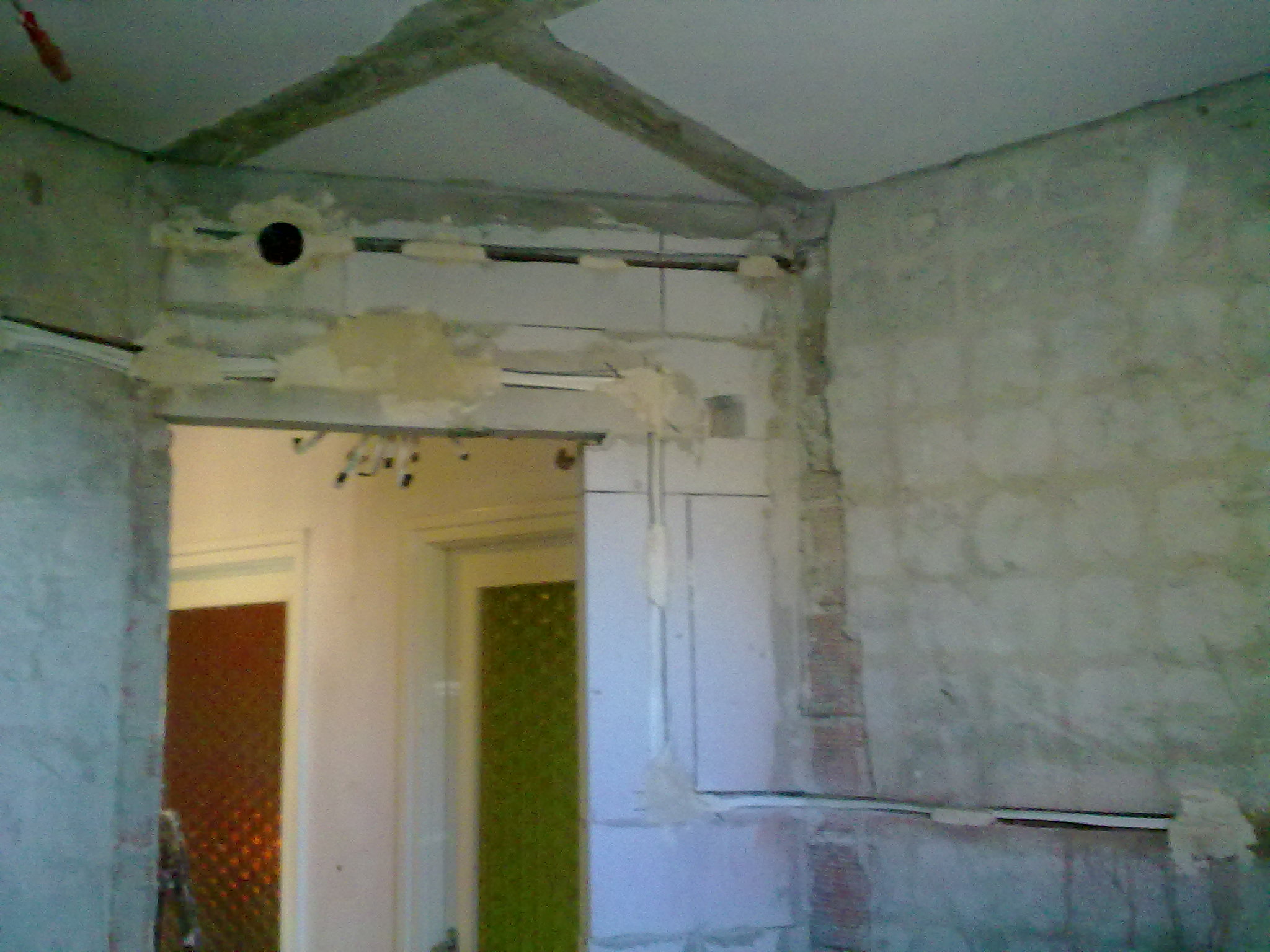

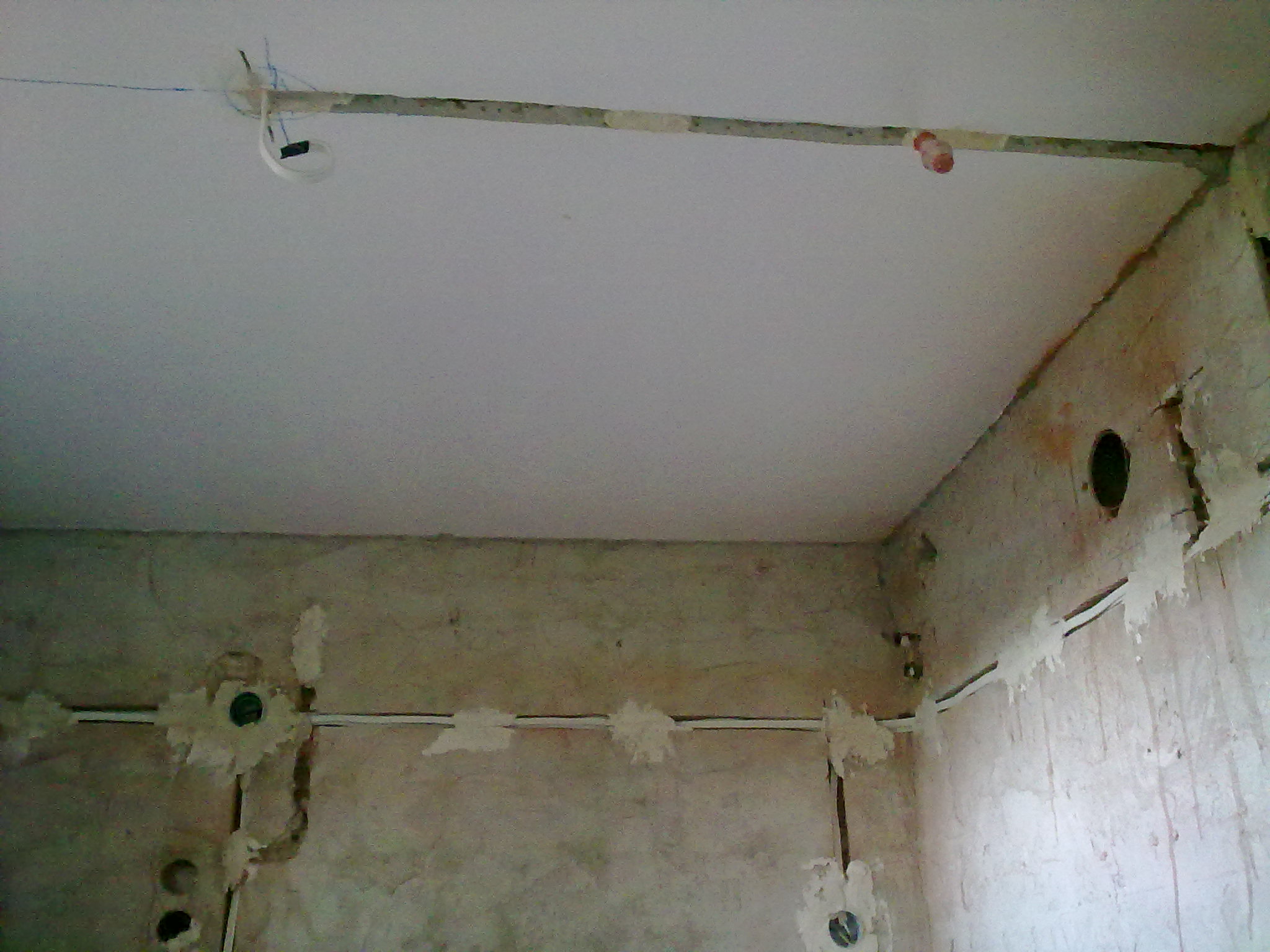

Fürdőszoba szerelés magánházban

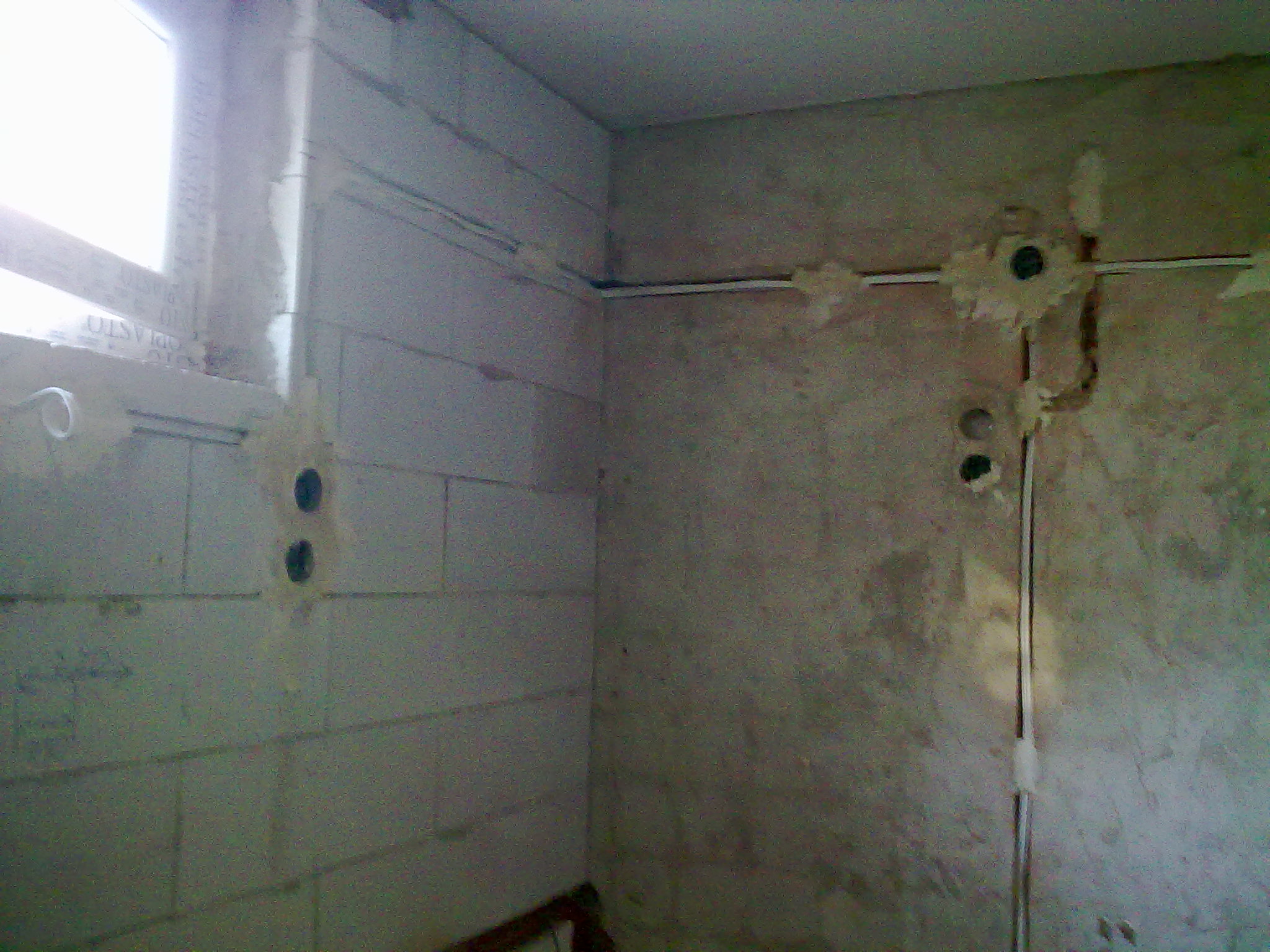

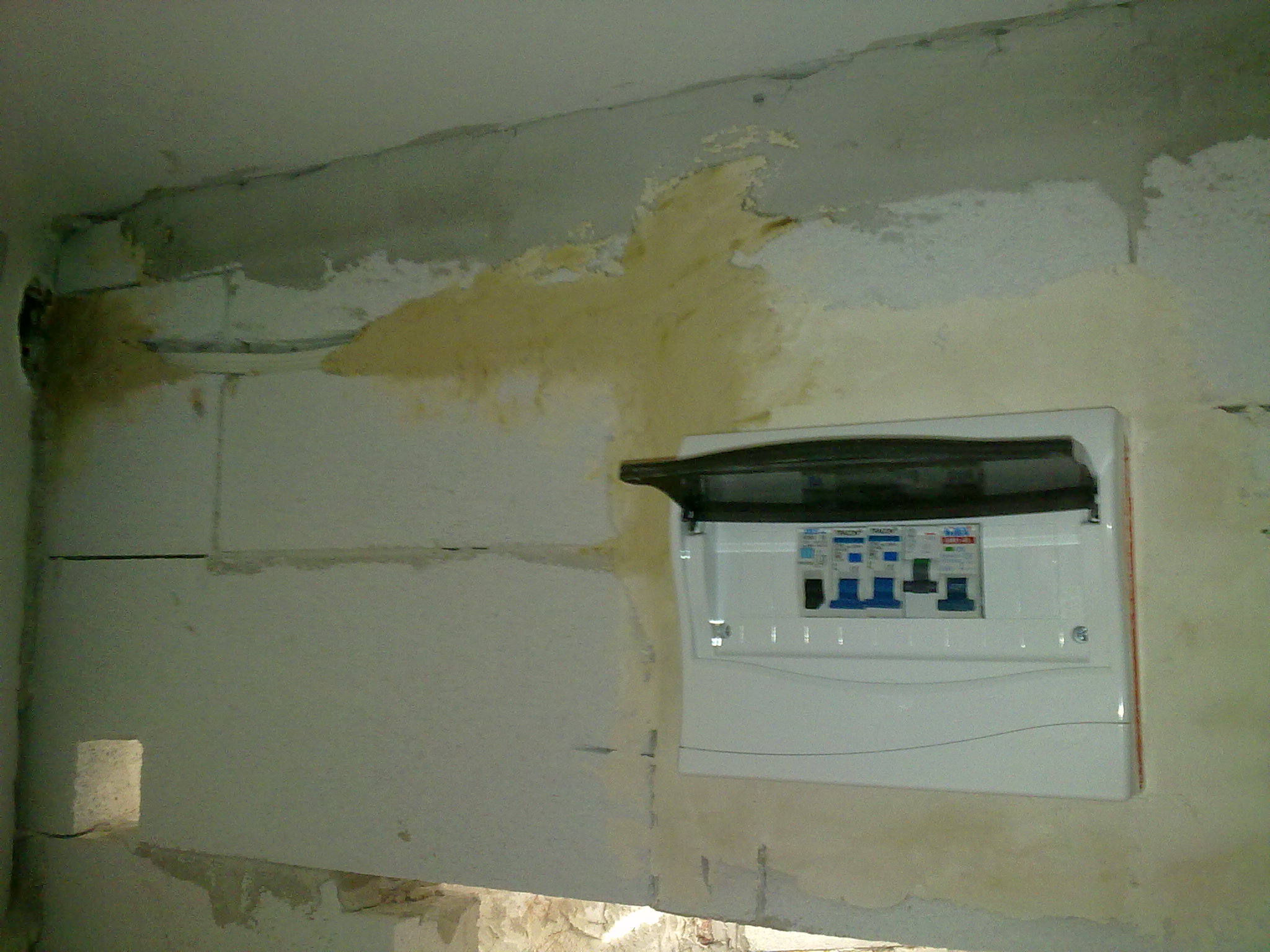

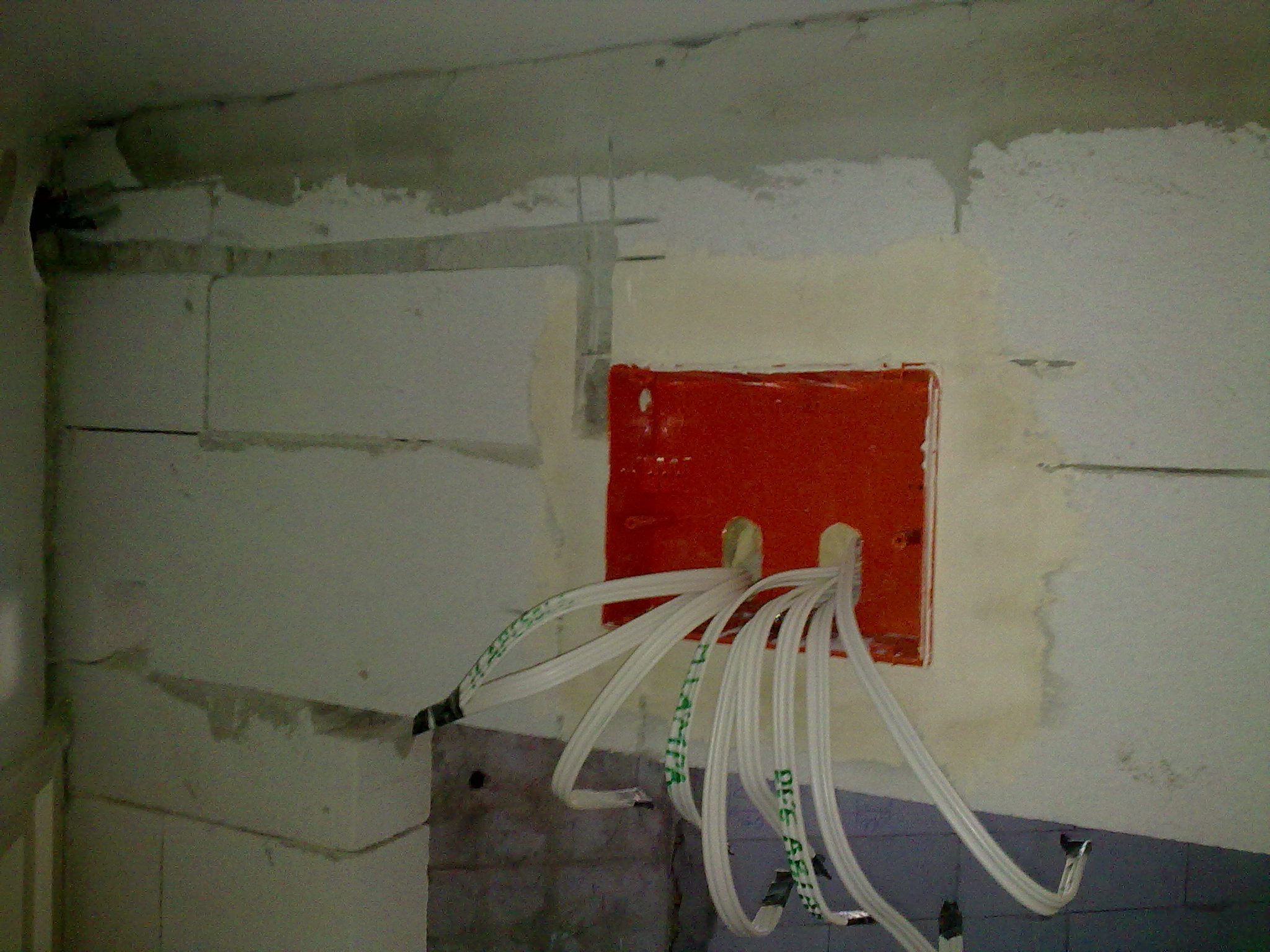

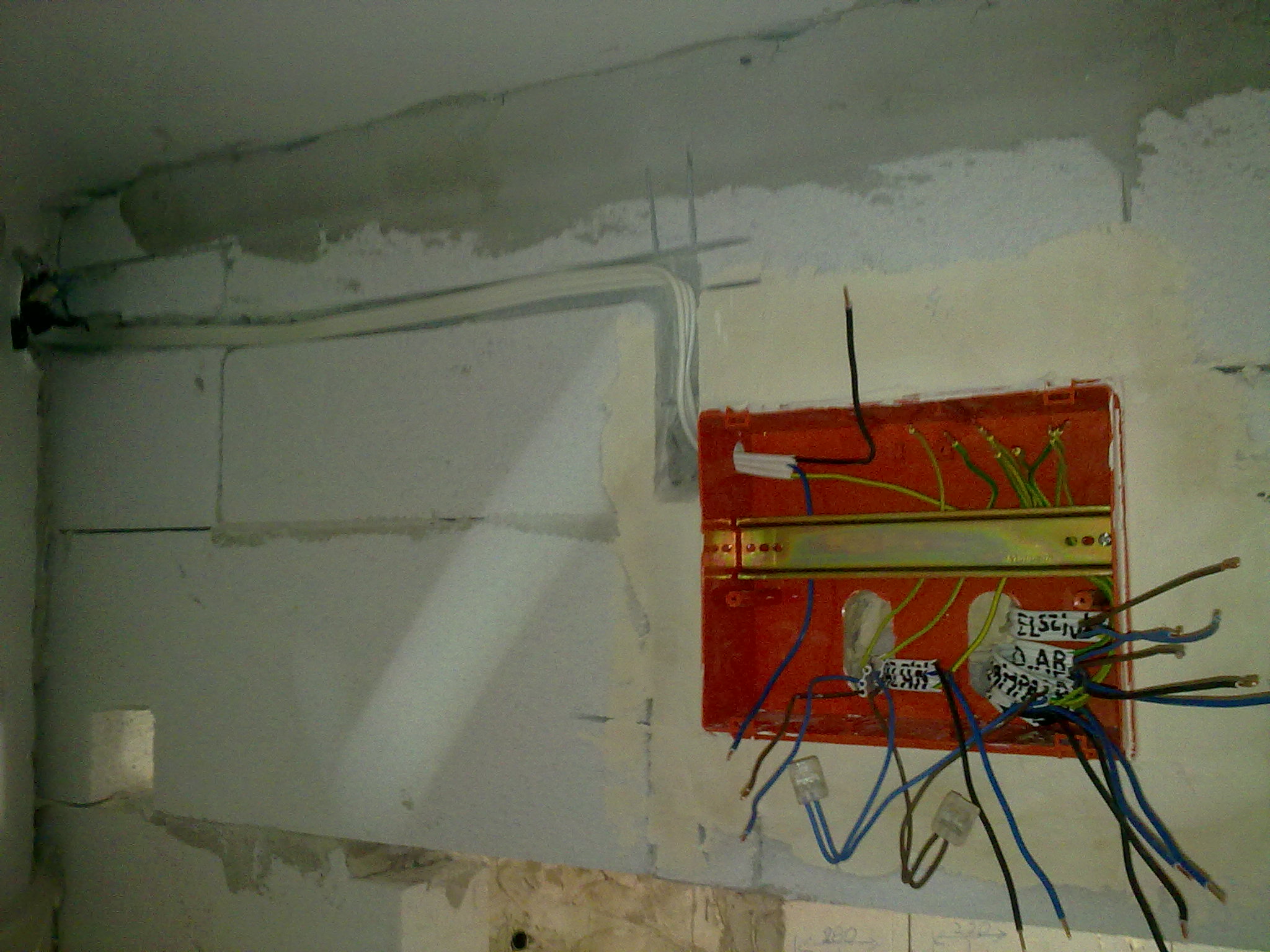

- Beépítettem egy kiselosztót amiről külön áramkörönként lettek megtáplálva a konektorok 2,5mm2-es MMCu (réz)falkábellel szerelve.A világítási áramkört 1,5mm2-es MMCu (réz)vezetékkel vezettem el egyfázisú kétsarkú kapcsolásban megoldva.Külön áramkört alakítottam ki egy kazánnak is az elosztóból 16A-es 30mA-es FI-relés (életvédelmi)kismegszakítóról valamint C6A-es kismegszakítóról egy elszívó áramkört létesítettem.16A-es 30mA-es FI-relés (életvédelmi)kismegszakítóról egy fürdőkabinnak 230v-os dugaszolóaljzat áramkört alakítottam ki.A világítás áramkörét C10A-es kismegszakító megtáplálásáról biztosítottam.
- Beépítettem egy kiselosztót amiről külön áramkörönként lettek megtáplálva a konektorok 2,5mm2-es MMCu (réz)falkábellel szerelve.A világítási áramkört 1,5mm2-es MMCu (réz)vezetékkel vezettem el egyfázisú kétsarkú kapcsolásban megoldva.Külön áramkört alakítottam ki egy kazánnak is az elosztóból 16A-es 30mA-es FI-relés (életvédelmi)kismegszakítóról valamint C6A-es kismegszakítóról egy elszívó áramkört létesítettem.16A-es 30mA-es FI-relés (életvédelmi)kismegszakítóról egy fürdőkabinnak 230v-os dugaszolóaljzat áramkört alakítottam ki.A világítás áramkörét C10A-es kismegszakító megtáplálásáról biztosítottam.

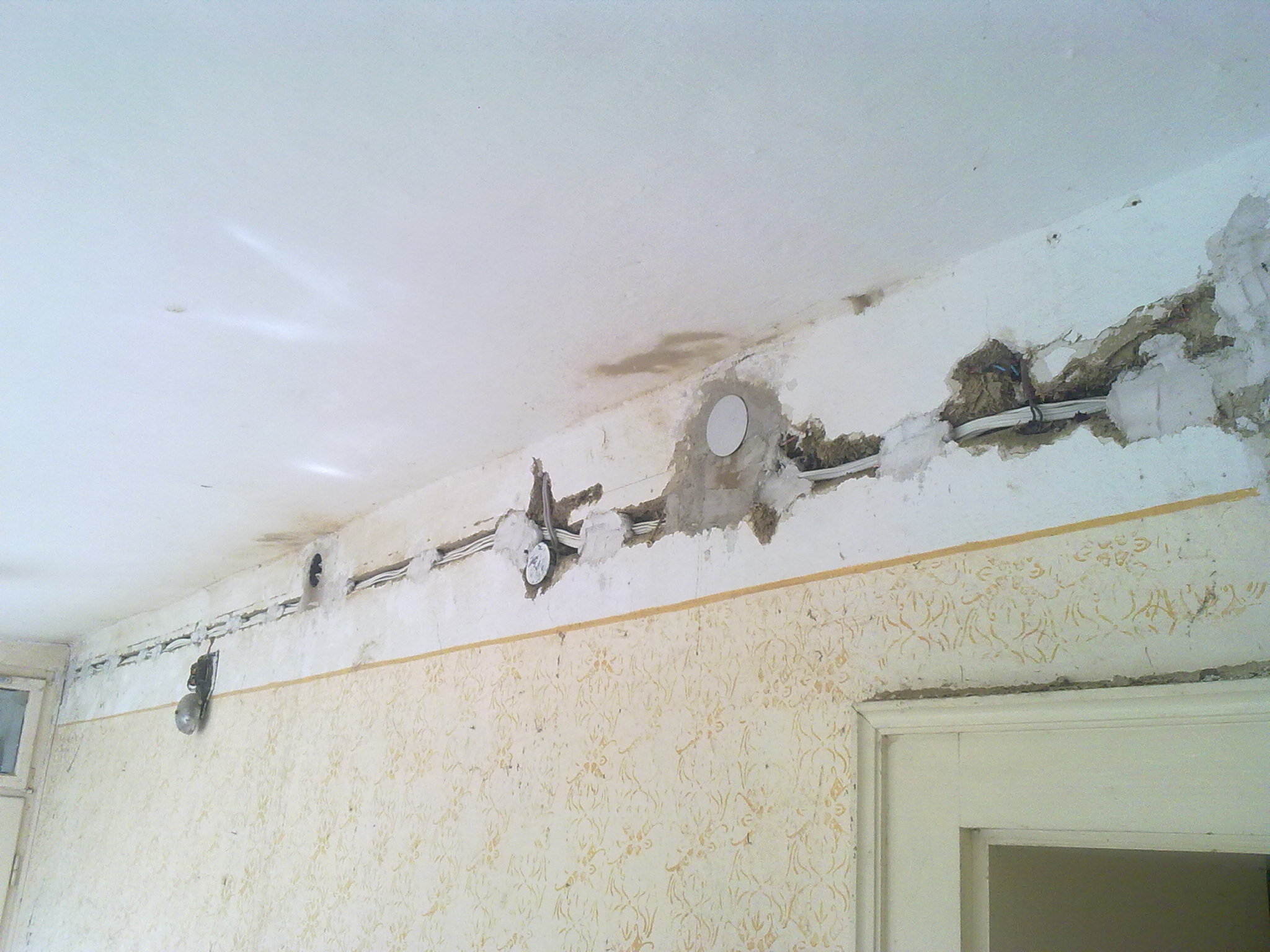

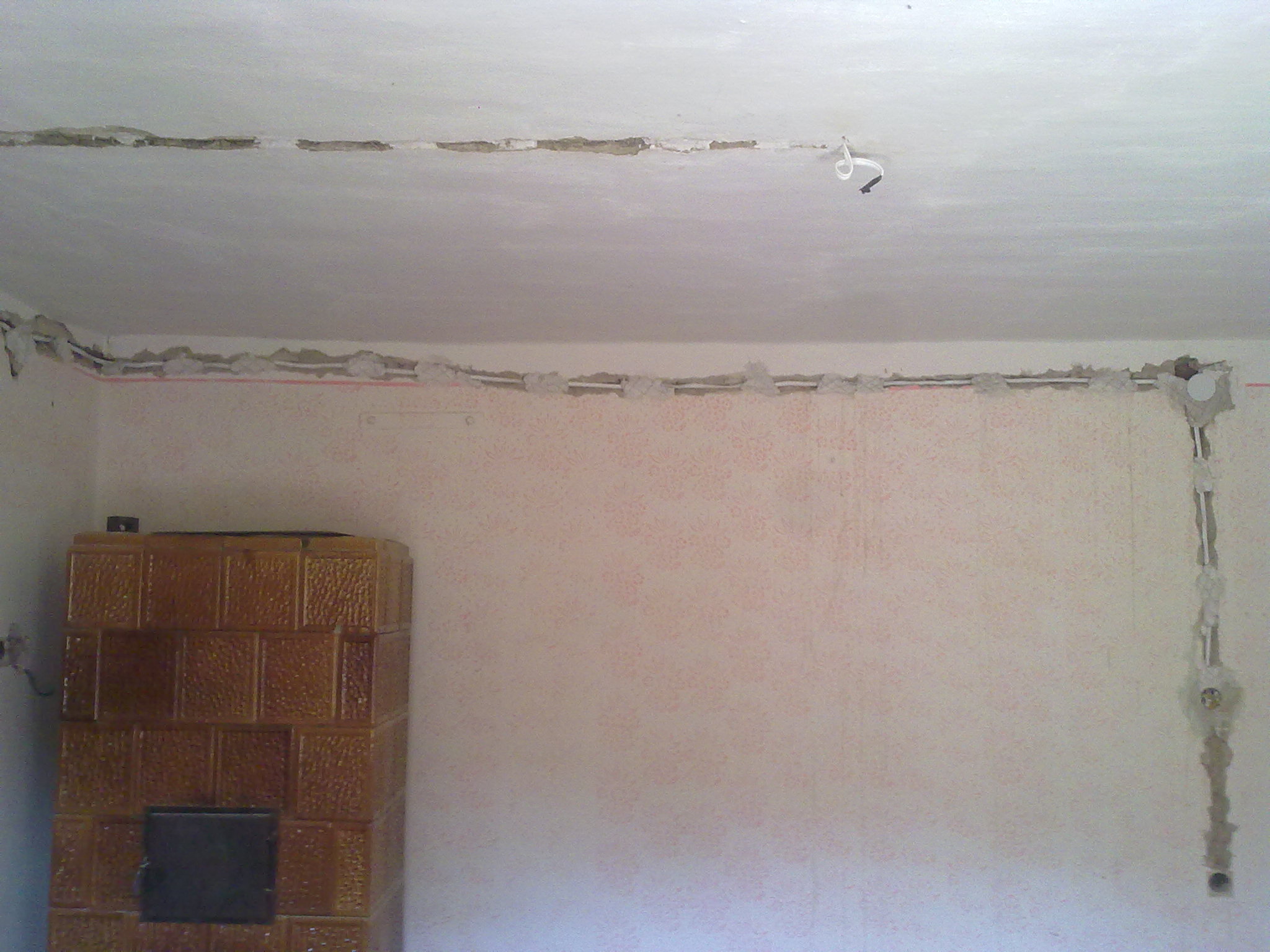

Magánház teljes villanyszerelése, Földelés készítése, Elosztó cseréje.

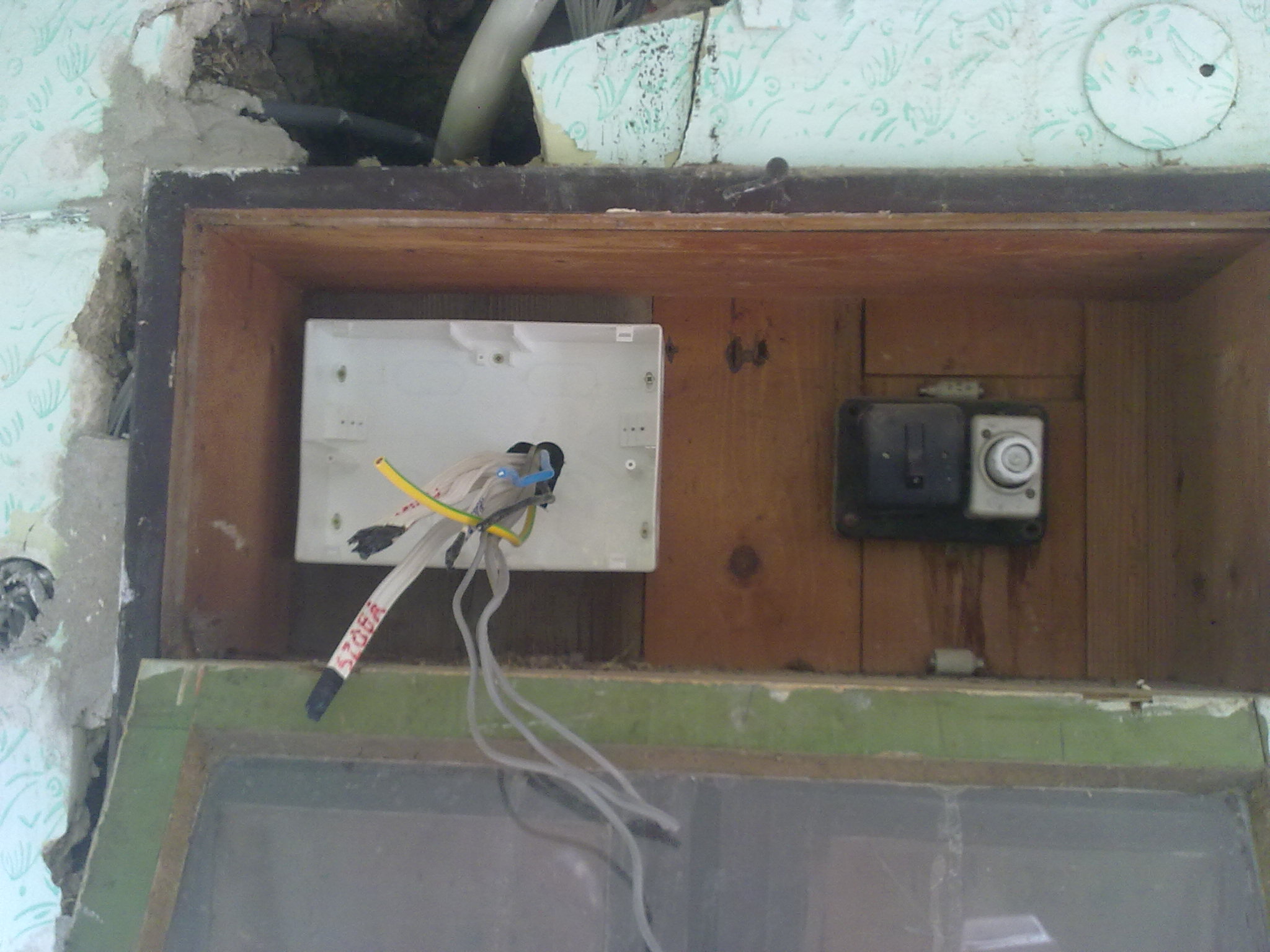

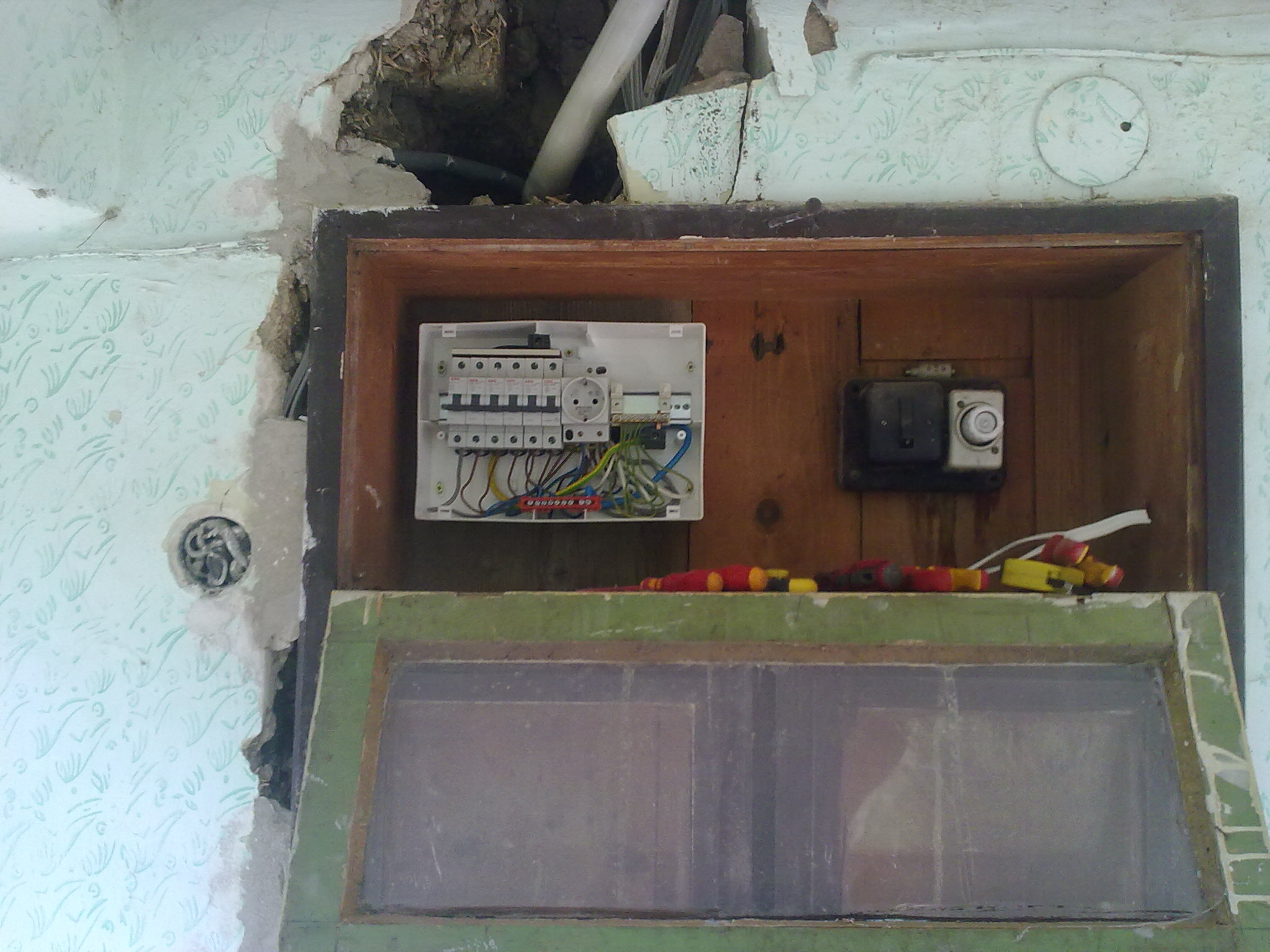

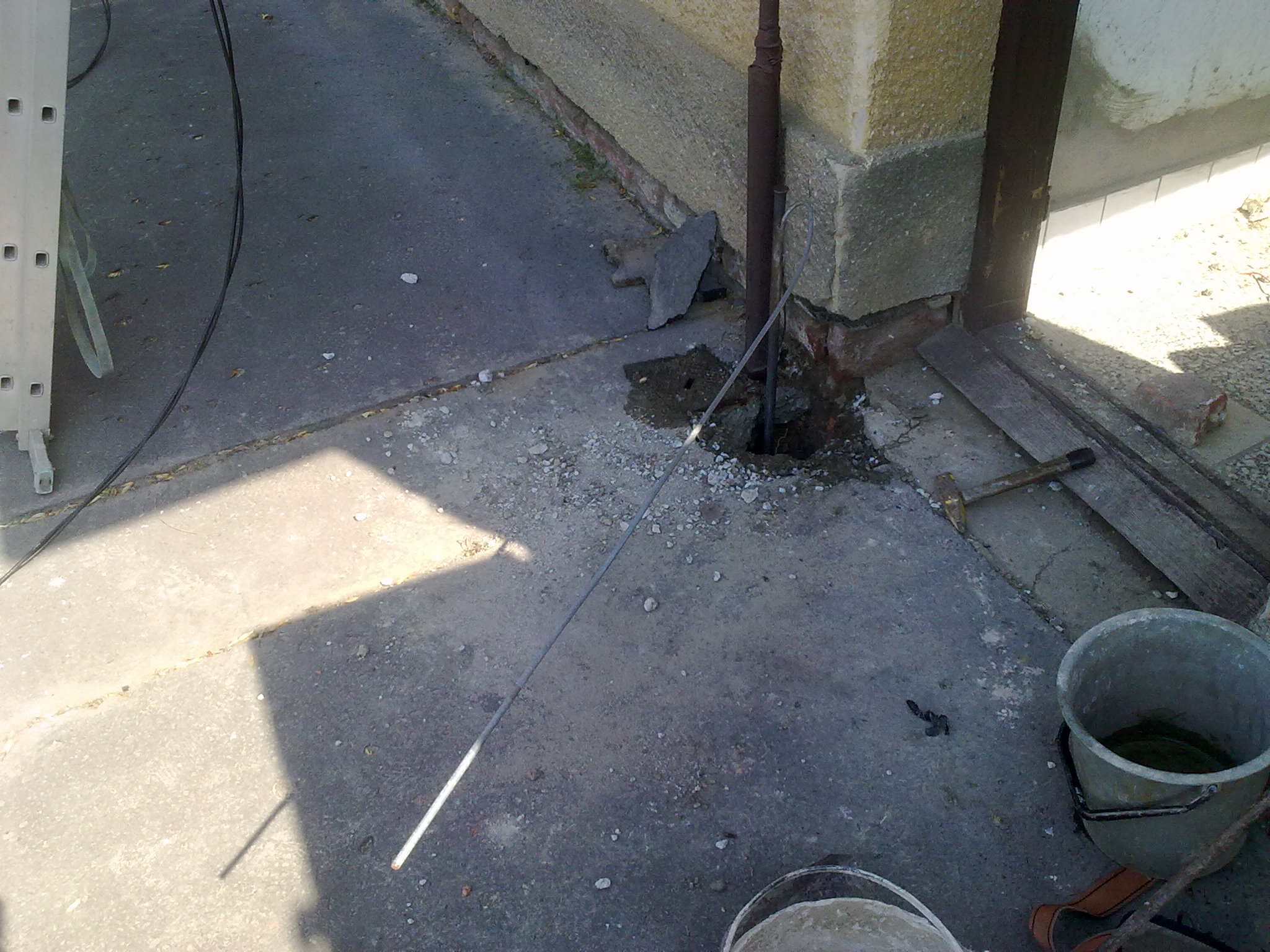

A földelő szondát (16-os tűzihorganyzott 3 méter hosszú szabványos) a mérőszekrényhez legközelebb a bejárati ajtón kívűl az utcára eső járdán tudtam leverni mert bent a belmagasság nem tette lehetővé.A szonda bajuszát bevezettem egy falba sűllyesztett nehéz (erős) kivitelű 150x150-es kötésdobozba amiben megkötöttem ENSTO kötésszorítóval a doboztól az elosztóig 16-os védőcsőben 16mm2 keresztmetszetü réz sodrony EPH vezetékkel felvezettem.A régi olvadóbiztosító táblát leszereltem és új elosztót szereltem fel.Az elosztóban külön áramkörökre választottam 1számú szobát, 2számú szobát, megmaradt régi áramkört, fürdőszobát, konyhát, wc-helyiséget és szervíz dugaszolóaljzatot.A szobákban ahol szórakoztató elektronikai műszaki cikkek lesznek oda függőlegesen a dugaszolóaljzat mellé fúrtam fel a padlásra és felvezettem 16-os védőcsöveket üresen hagyva az később beépítésre kerülendő (antenna, - telefon, - internet, stb..) kábeleknek, hogy legyen hely.A bolyler régi kapcsolótábláját leszereltem és oannak a helyére is új kiselosztót szereltem be Fi-relés (életvédelmi) szakaszólhatósággal.A régi hálózatot-kábeleket a helyiségekben és a folyosókon (amik a megrendelővel történő előzetes közös megbeszélés alapján nem kellettek) lebontottam és azok nyomvonalában vezettem el az új kábeleket.

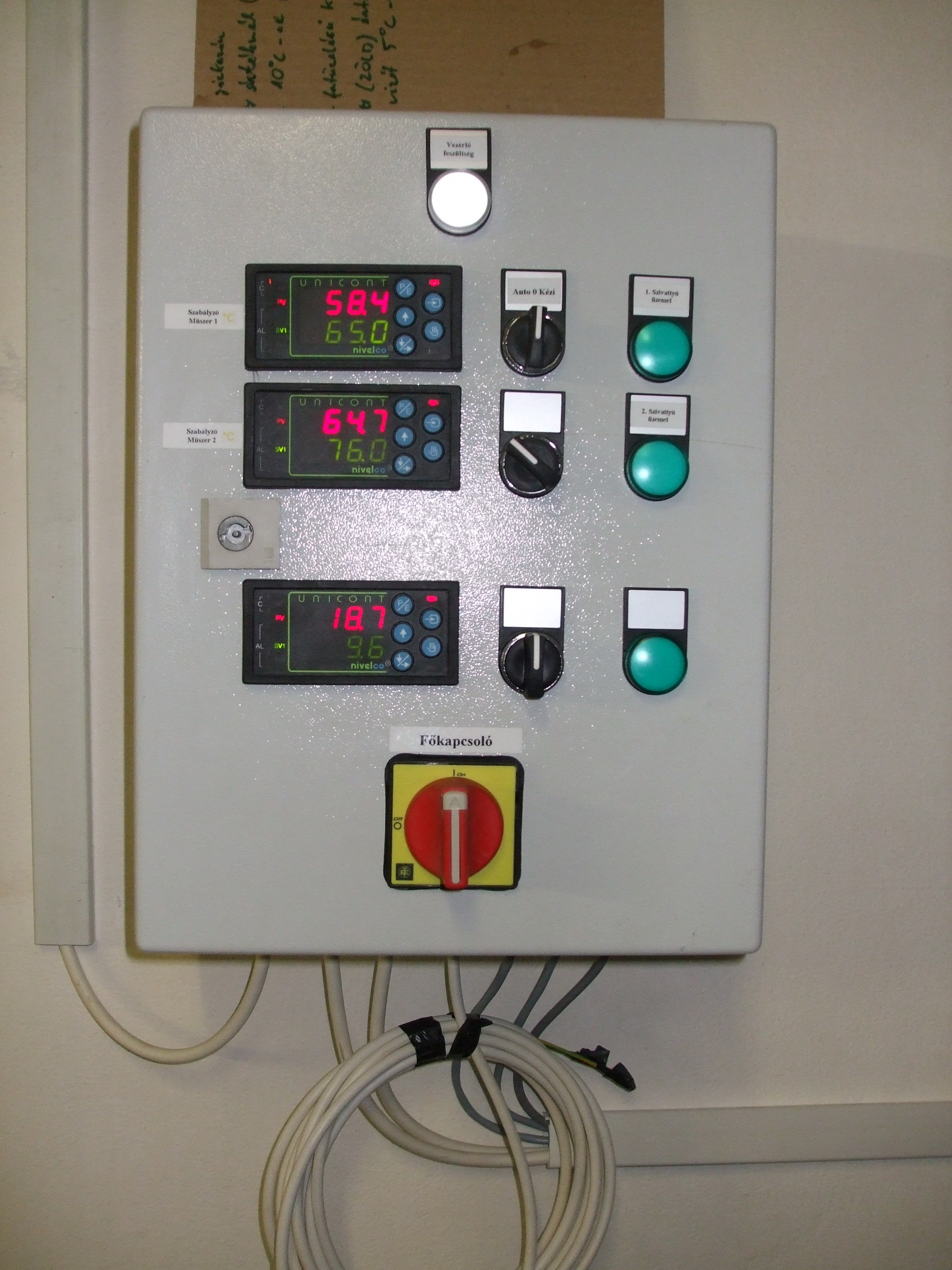

Önműködő-automatikus napkollektoros fűtés szabályozás vezérlőszekrény készítése.

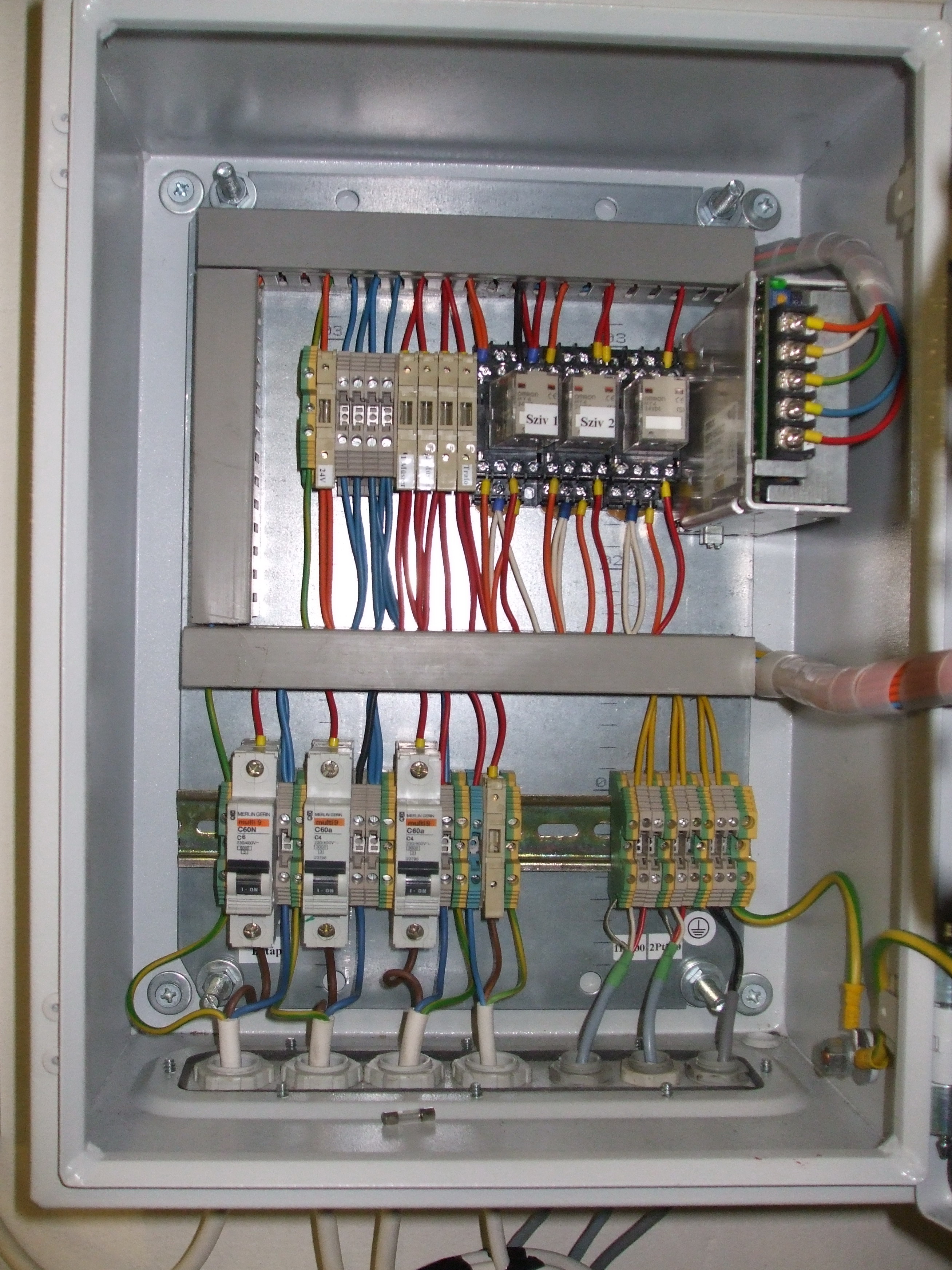

A műszerek univerzális szintszabályozók (Nivelco unicont PMM311) PID-szabályozással, PT-100-hőérzékelőkkel mérnek. A rendszer amihez készült a vezérlőszekrény önvisszaálló elektromos szelepek, motoros szelepek és szivattyúk vezérlésére szolgál kézi és automata üzemmódban a megrendelő kérésére programozva, a fűtési-folyamatirányítás egyéni igényeinek figyelembevételére optimalizálva. A vezérlő áramkört törpefeszültséggel láttam el ezért építettem be tápegységet.A műszerek tápfeszültsége üvegcsöves olvadóbiztosítókkal van levédve egyessével.A megrelézett műszerkimenetek elmenő oldala kismegszakítókkal lett levédve a szabályozott elektromos szerelvények-végrehajtók védelme miatt.
A földelő szondát (16-os tűzihorganyzott 3 méter hosszú szabványos) a mérőszekrényhez legközelebb a bejárati ajtón kívűl az utcára eső járdán tudtam leverni mert bent a belmagasság nem tette lehetővé.A szonda bajuszát bevezettem egy falba sűllyesztett nehéz (erős) kivitelű 150x150-es kötésdobozba amiben megkötöttem ENSTO kötésszorítóval a doboztól az elosztóig 16-os védőcsőben 16mm2 keresztmetszetü réz sodrony EPH vezetékkel felvezettem.A régi olvadóbiztosító táblát leszereltem és új elosztót szereltem fel.Az elosztóban külön áramkörökre választottam 1számú szobát, 2számú szobát, megmaradt régi áramkört, fürdőszobát, konyhát, wc-helyiséget és szervíz dugaszolóaljzatot.A szobákban ahol szórakoztató elektronikai műszaki cikkek lesznek oda függőlegesen a dugaszolóaljzat mellé fúrtam fel a padlásra és felvezettem 16-os védőcsöveket üresen hagyva az később beépítésre kerülendő (antenna, - telefon, - internet, stb..) kábeleknek, hogy legyen hely.A bolyler régi kapcsolótábláját leszereltem és oannak a helyére is új kiselosztót szereltem be Fi-relés (életvédelmi) szakaszólhatósággal.A régi hálózatot-kábeleket a helyiségekben és a folyosókon (amik a megrendelővel történő előzetes közös megbeszélés alapján nem kellettek) lebontottam és azok nyomvonalában vezettem el az új kábeleket.
Önműködő-automatikus napkollektoros fűtés szabályozás vezérlőszekrény készítése.
A műszerek univerzális szintszabályozók (Nivelco unicont PMM311) PID-szabályozással, PT-100-hőérzékelőkkel mérnek. A rendszer amihez készült a vezérlőszekrény önvisszaálló elektromos szelepek, motoros szelepek és szivattyúk vezérlésére szolgál kézi és automata üzemmódban a megrendelő kérésére programozva, a fűtési-folyamatirányítás egyéni igényeinek figyelembevételére optimalizálva. A vezérlő áramkört törpefeszültséggel láttam el ezért építettem be tápegységet.A műszerek tápfeszültsége üvegcsöves olvadóbiztosítókkal van levédve egyessével.A megrelézett műszerkimenetek elmenő oldala kismegszakítókkal lett levédve a szabályozott elektromos szerelvények-végrehajtók védelme miatt.
Ipari területeken, Több darab termelő gép és berendezés vezérlő szekrényének felujjítása és átalakítása.
Az elektromos vezérlő PLC-s és pneomatikus rendszerek (Szelepszigetek és útváltó szelepek) áramkörök és szerelvények cseréje a régiek lebontása és az újak beépítése kialakítása.

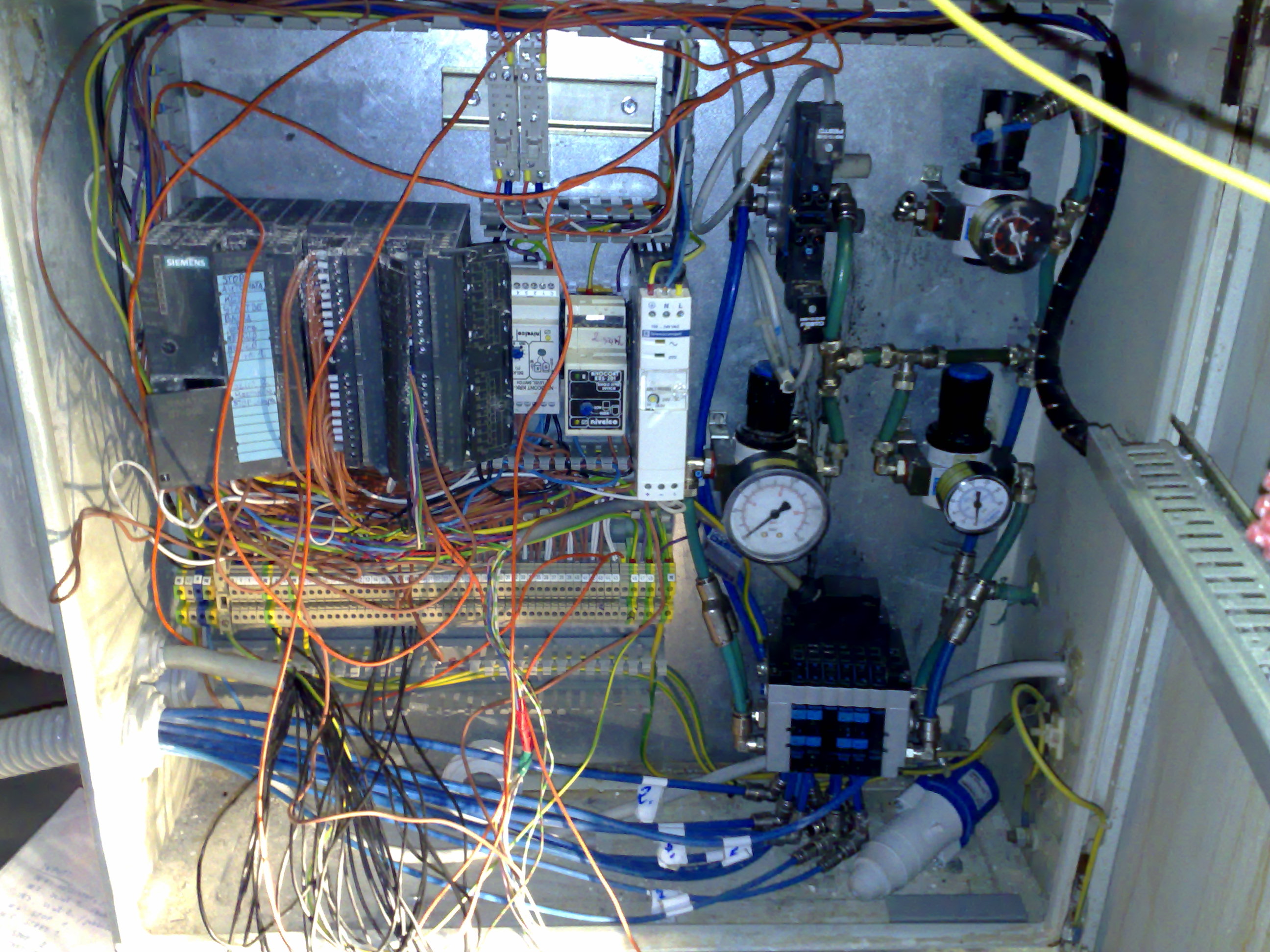

ILYEN VOLT A RÉGI ÁLLAPOTÁBAN A VEZÉRLŐSZEKRÉNY:

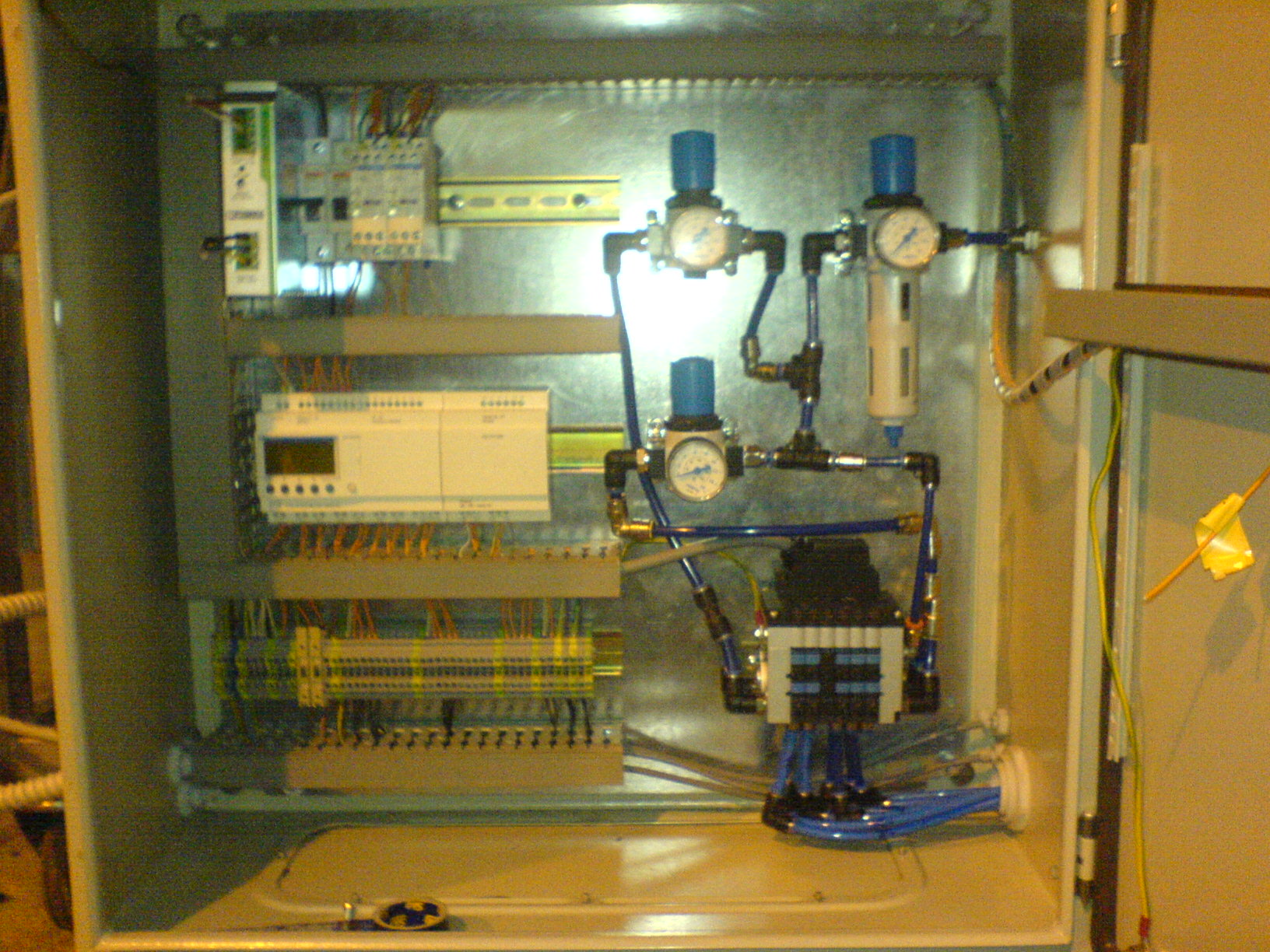

ILYEN LETT AZ ÁTALAKÍTÁS/FELÚJÍTÁS UTÁN A VEZÉRLŐSZEKRÉNY:
Az elektromos vezérlő PLC-s és pneomatikus rendszerek (Szelepszigetek és útváltó szelepek) áramkörök és szerelvények cseréje a régiek lebontása és az újak beépítése kialakítása.
ILYEN VOLT A RÉGI ÁLLAPOTÁBAN A VEZÉRLŐSZEKRÉNY:
ILYEN LETT AZ ÁTALAKÍTÁS/FELÚJÍTÁS UTÁN A VEZÉRLŐSZEKRÉNY:
Amilyen munkákat még csináltam:
Világítási rendszerek szakaszolása, az ehhez szükséges kábelezési és csatlakozási feladatokkal együtt, kapcsolók felszerelésével és bekötésével.
Világítótestek áthelyezését, az esetleges hibaforrások kiküszöbölésével.
Munkakabinok áthelyezését ipari területeken az elektromos és pneomatikus csatlakozások és tápkábelek kiépítésével.
Fém polcrendszerek (Salgo és Aprod rendszerek) Összeszerelése és telepítése valamint azok rögzítése.
Fém polcrendszerek érintésvédelmi bekötéseinek kialakítása.
Elektromos elosztók lebontása és felszerelése.
Fénycsőarmatúrák felszerelése és a világítási áramkörök kialakítása.
Hőlégbefúvó elektromos megtáplálásának kiépítése.
Kódolvasó berendezések le és fel szerelése azok kábelezési kiépítésifeladatainak elvégzése.
Dugaszoló aljzatok és kapcsolók áthelyezése és világítási áramkörök átszerelése.
Tető szellőzők elektromos végálláskapcsolóinak cseréje és pozicionálása elektromos bekötései.
Elszívókabinok és azok elszívó berendezéseinek áttelepítése mind elektromos és pneomatikus megtáplálásával.
Adattábla tartó elemek felrögzítései.
Trópusi ventilátorok (menyezet ventilátorok) Felszerelését és azok elektromos szabályozó áramköreinek kialakítása.
Zsákos emelők elektromos bekötései azok tápkábeleinek és elosztó szekrényeinek beépítése.
FAXCS elszívó ventillátorok felszerelése, elektromos bekötéseik.
Zsalumozgató rendszerek elektromos hálózatának kiépítése és villamos bekötése.
Elektromos lábpedálok és kéziszerszámok (ipari) elektromos javítása.
Fűthető tartályok "elektromos"és hőszigetelési munkálatainak elvégzése (hungarocellezés).
Fali elszívó ventilátorok tápkábeleinek kiépítése vezérlő áramkörök vezérlőszekrények elkészítése és azok bekötése.
Elektomos munkaasztalok áthelyezése a szükséges kábelezési és csatornázási feladatok ellátásával.
Dexion állványpolcok összeszerelése és EPH bekötése.
Tartályok keverőmotorjainak bekötése és a vezérlőszekrények elkészítése a már meglevő elektromos áramkörök igény szerinti átalakítása.
Tartályok szintszabályozó vezérlő szekrényeiknek a kialakítása és elektromos bekötése.
Szinttávadó ultrahangos műszerek beszerelése és beprogramozása.
Hőfokszabályozó elektromos szekrények elkészítése.
Vezérlő és erőátviteli villamos elosztó szekrények és kiselosztók szerelése.
Kommunikációs hálózatok kiépítése és azok bekötései funkciópróbával.
PLC-renszerek törpefeszültségű áramköreinek kialakítása.
Automatikus PLC-s gépek berendezések modulális szétbontása és elektromos kikötése, az anyagok deponálása és a berendezés összeépítése- elektromos bekötése.
Utcára nyíló üzletek reklámtábla világítási áramkörének kiépítése és elektromos bekötése alkonykapcsoló automatikus működtetésével.
Kirakat LED világítás kialakítása.
Üzlet bejárati ajtajának megvilágítása led-es reflektorral amit mozgásérzékelő kapcsol.
Üzlet belső mennyezetének világítás szerelése.
Termelő ipari gép vezérlőszekrényének teljes elkészítése (megtervezés, rajz készítése, kivitelezés)
Motorok frekvenciaváltóval történő vezérlésének elkészítése vezérlőszekrényben a frekvenciaváltó beprogramozásával.
Bérházi (emeletes tégla és beton panel ) lakások belső elosztótáblájának cseréje, új árakörök kialakítása kapcsolók, konnektorok cseréje.
Bérházi (emeletes tégla és beton panel ) lakások teljes újra villanyszerelése.
Vályog és vegyes falú magánházak teljesen újra és szakaszos (pl.:1-2db helyiség) újra villanyszerelése.
Tanyán működő gazdaság erőátviteli villamos főelosztő és alelosztó szekrényeinek karbantartása.
Termelő és mezőgazdasági üzemek technológiai fontosságú vezérlőszekrényeiben hiba keresése és a hiba kijavítása (automatizált folyamatirányítási rendszer) javítása.
Világítási rendszerek szakaszolása, az ehhez szükséges kábelezési és csatlakozási feladatokkal együtt, kapcsolók felszerelésével és bekötésével.
Világítótestek áthelyezését, az esetleges hibaforrások kiküszöbölésével.
Munkakabinok áthelyezését ipari területeken az elektromos és pneomatikus csatlakozások és tápkábelek kiépítésével.
Fém polcrendszerek (Salgo és Aprod rendszerek) Összeszerelése és telepítése valamint azok rögzítése.
Fém polcrendszerek érintésvédelmi bekötéseinek kialakítása.
Elektromos elosztók lebontása és felszerelése.
Fénycsőarmatúrák felszerelése és a világítási áramkörök kialakítása.
Hőlégbefúvó elektromos megtáplálásának kiépítése.
Kódolvasó berendezések le és fel szerelése azok kábelezési kiépítésifeladatainak elvégzése.
Dugaszoló aljzatok és kapcsolók áthelyezése és világítási áramkörök átszerelése.
Tető szellőzők elektromos végálláskapcsolóinak cseréje és pozicionálása elektromos bekötései.
Elszívókabinok és azok elszívó berendezéseinek áttelepítése mind elektromos és pneomatikus megtáplálásával.
Adattábla tartó elemek felrögzítései.
Trópusi ventilátorok (menyezet ventilátorok) Felszerelését és azok elektromos szabályozó áramköreinek kialakítása.
Zsákos emelők elektromos bekötései azok tápkábeleinek és elosztó szekrényeinek beépítése.
FAXCS elszívó ventillátorok felszerelése, elektromos bekötéseik.
Zsalumozgató rendszerek elektromos hálózatának kiépítése és villamos bekötése.
Elektromos lábpedálok és kéziszerszámok (ipari) elektromos javítása.
Fűthető tartályok "elektromos"és hőszigetelési munkálatainak elvégzése (hungarocellezés).
Fali elszívó ventilátorok tápkábeleinek kiépítése vezérlő áramkörök vezérlőszekrények elkészítése és azok bekötése.
Elektomos munkaasztalok áthelyezése a szükséges kábelezési és csatornázási feladatok ellátásával.
Dexion állványpolcok összeszerelése és EPH bekötése.
Tartályok keverőmotorjainak bekötése és a vezérlőszekrények elkészítése a már meglevő elektromos áramkörök igény szerinti átalakítása.
Tartályok szintszabályozó vezérlő szekrényeiknek a kialakítása és elektromos bekötése.
Szinttávadó ultrahangos műszerek beszerelése és beprogramozása.
Hőfokszabályozó elektromos szekrények elkészítése.
Vezérlő és erőátviteli villamos elosztó szekrények és kiselosztók szerelése.
Kommunikációs hálózatok kiépítése és azok bekötései funkciópróbával.
PLC-renszerek törpefeszültségű áramköreinek kialakítása.
Automatikus PLC-s gépek berendezések modulális szétbontása és elektromos kikötése, az anyagok deponálása és a berendezés összeépítése- elektromos bekötése.
Utcára nyíló üzletek reklámtábla világítási áramkörének kiépítése és elektromos bekötése alkonykapcsoló automatikus működtetésével.
Kirakat LED világítás kialakítása.
Üzlet bejárati ajtajának megvilágítása led-es reflektorral amit mozgásérzékelő kapcsol.
Üzlet belső mennyezetének világítás szerelése.
Termelő ipari gép vezérlőszekrényének teljes elkészítése (megtervezés, rajz készítése, kivitelezés)
Motorok frekvenciaváltóval történő vezérlésének elkészítése vezérlőszekrényben a frekvenciaváltó beprogramozásával.
Bérházi (emeletes tégla és beton panel ) lakások belső elosztótáblájának cseréje, új árakörök kialakítása kapcsolók, konnektorok cseréje.
Bérházi (emeletes tégla és beton panel ) lakások teljes újra villanyszerelése.
Vályog és vegyes falú magánházak teljesen újra és szakaszos (pl.:1-2db helyiség) újra villanyszerelése.
Tanyán működő gazdaság erőátviteli villamos főelosztő és alelosztó szekrényeinek karbantartása.
Termelő és mezőgazdasági üzemek technológiai fontosságú vezérlőszekrényeiben hiba keresése és a hiba kijavítása (automatizált folyamatirányítási rendszer) javítása.
